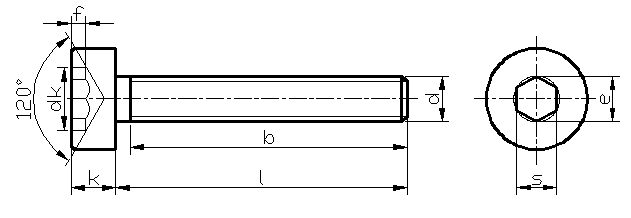

内六角圆柱头螺钉各部分尺寸（GB/T70-2000）
11
螺纹规格d M2.5 M3 M4 M5 M6 M8 M10 M12 M16 M20 M24 M30 M36
dk max 4.5 5.5 7 8.5 10 13 16 18 24 30 36 45 54
k  max 2.5 3 4 5 6 8 10 12 16 20 24 30 36
f  min 1.1 1.3 2 2.5 3 4 5 6 8 10 12 15.5 19
s 2 2.5 3 4 5 6 8 10 14 17 19 22 27
e 2.3 2.87 3.44 4.58 5.72 6.86 9.15 11.43 16 19.44 21.73 25.15 30.85
b(参考) 17 18 20 22 24 28 32 36 44 52 60 72 84
l范围 4 5 6 8 10 12 14 16 20 25 5 6 8 10 12 14 16 20 25 30 6 8 10 12 14 16 20 25 30 35 40 8 10 12 14 16 20 25 30 35 40 45 50 10 12 14 16 20 25 30 35 40 45 50 55 60 12 14 16 20 25 30 35 40 45 50 55 60 65 70 80 16 20 25 3035 40 45 50 55 60 65 70 80 90 100 20 25 30 35 4 45 50 55 60 65 70 80 90 100 110 120 25 30 35 40 45 55 60 65 70 80 90 100 110 120 130 140 150 160 30 35 40 45 50 55 60 65 70 80 90 100 110 120 130 140 150 160 180 200 40 45 50 55 60 65 70 80 90 100 110 120 130 140 150 160 180 200 45 50 55 60 65 70 80 90 100 110 120 130 140 150 160 180 200 55 60 65 70 80 90 100 110 120 130 140 150 160 180 200
