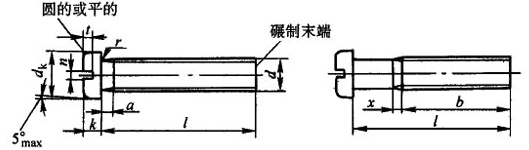

常见零部件—开槽圆柱头螺钉

螺纹规格d	M1.6	M2	M2.5	M3	(M3.5)	M4	M5		M6		M8		M10
a max	0.7	0.8	0.9	1	1.2	1.4	1.6		2		2.5		3
b min	25	25	25	25	38	38	38		38		38		38
n 公称	0.4	0.5	0.8	1	1	1.2	1.6		2		2.5		2.5
dk max	3	3.8	4.5	5.5	6	7	8.5		10		13		16
k max	1.1	1.4	1.8	2	2.4	2.6	3.3		3.9		5		6
f min	0.45	0.6	0.7	0.85	1	1	1.3		1.6		2		2.4
l	2 2.5 3 4 5 6 8 10 12 (14) 16	3 4 5 6 8 10 12 (14) 16 20	3 4 5 6 8 10 12 (14) 16 20 25	4 5 6 8 10 12 (14) 16 20 25 30	5 6 8 10 12 (14) 16 20 25 30 35	5 6 8 10 12 (14) 16 20 25 30 35 40	6 8 10 12 (14) 16 20 25 30 35 40	45 50	8 10 12 (14) 16 20 25 30 35 40	45 50 55 60	10 12 (14) 16 20 25 30 35 40	45 50 55 60 65 70 80	12 (14) 16 20 25 30 35 40	45 50 55 60 65 70 80
b	l-a	l-a	l-a	l-a	l-a	l-a	l-a	b	l-a	b	l-a	b	l-a	b
