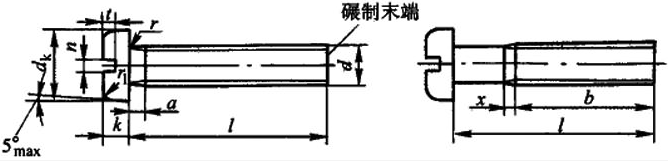

开槽盘头螺钉各部分尺寸（GB/T67-2000）
11
螺纹规格d M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 M8 M10
a max 0.7 0.8 0.9 1 1.2 1.4 1.6 2 2.5 3
b min 25 25 25 25 38 38 38 38 38 38
n 公称 0.4 0.5 0.6 0.8 1 1.2 1.2 1.6 2 2.5
dk max 3.2 4 4.5 5.6 7 8 9.5 12 16 20
k  max 1 1.3 1.5

1.8

 2.1 2.4 3 3.6 4.8 6
t  min 0.35 0.5 0.6 0.7

0.8

1

1.2

1.4

 1.9 2.4
l 2 2.5 3 4 5 6 8 10 12 (14) 16 2.5 3 4 5 6 8 10 12 (14) 16 20 3 4 5 6 8 10 12 (14) 16 20 25 4 5 6 8 10 12 (14) 16 20 25 30 5 6 8 10 12 (14) 16 20 25 30 35 5 6 8 10 12 (14) 16 20 25 30 35 40 6 8 10 12 (14) 16 20 25 30 35 40 45 50 8 10 12 (14) 16 20 25 30 35 40 45 50 55 60 10 12 (14) 16 20 25 30 35 40 45 50 55 60 65 70 80 12 (14) 16 20 25 30 35 40 45 50 55 60 65 70 80
b l-a l-a l-a l-a l-a l-a l-a b l-a b l-a b l-a b
