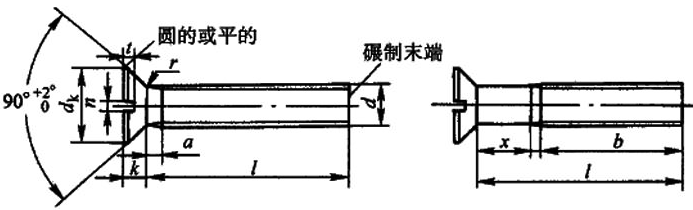

开槽沉头螺钉各部分尺寸（GB/T68-2000）
11
螺纹规格d M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 M8 M10
a max 0.7 0.8 0.9 1 1.2 1.4 1.6 2 2.5 3
b min 25 25 25 25 38 38 38 38 38 38
n 公称 0.4 0.5 0.6 0.8 1 1.2 1.2 1.6 2 2.5
dk max 3 3.8 4.7 5.5 7.3 8.4 9.3 11.3 15.8 18.3
k  max 1 1.2 1.5

1.65

 2.35 2.7 2.7 5.3 4.85 5
t  min 0.32 0.4 0.5 0.6

0.9

1

1.1

1.2

 1.9 2
l 2.5 3 4 5 6 8 10 12 (14) 16 3 4 5 6 8 10 12 (14) 16 20 4 5 6 8 10 12 (14) 16 20 25 5 6 8 10 12 (14) 16 20 25 30 6 8 10 12 (14) 16 20 25 30 35 6 8 10 12 (14) 16 20 25 30 35 40 8 10 12 (14) 16 20 25 30 35 40 45 50 (55) 60 8 10 12 (14) 16 20 25 30 35 40 45 50 (55) 60 10 12 (14) 16 20 25 30 35 40 45 50 (55) 60 65 70 80 12 (14) 16 20 25 30 35 40 45 50 (55) 60 65 70 80
b l-(k+a) l-(k+a) l-(k+a) l-(k+a) l-(k+a) l-(k+a) l-(k+a) b l-(k+a) b l-(k+a) b l-(k+a) b
