常见零部件—开槽平端紧定螺钉

模型库 |

下载中心 |

当前位置：机械基础机构模型库>>常见零部件>>螺纹连接件>>开槽平端紧定螺钉

当前时间：机械基础机构模型库欢迎您!

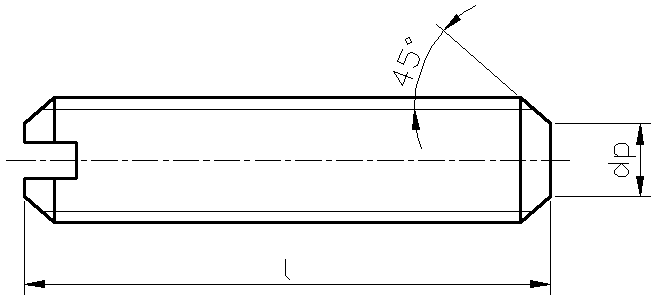

开槽平端紧定螺钉各部分尺寸（GB/T73-1985）

螺纹规格d		M1.2	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12
df<=		螺纹小径
n		0.2	0.25	0.25	0.4	0.4	0.6	0.8	1	1.2	1.6	2
t	max	0.52	0.74	0.84	0.95	1.05	1.42	1.63	2	2.5	3	3.6
t	min	0.4	0.56	0.64	0.72	0.8	1.12	1.28	1.6	2	2.4	2.8
dp	max	0.6	0.8	1	1.5	2	2.5	3.5	4	5.5	7	8.5
l	120°	-	-	2 2.5	2.5 3	3	4	5	6	-	-	-
l	90°	2 2.5 3 4 5 6	2 2.5 3 4 5 6 8	3 4 5 6 8 10	4 5 6 8 10 12	4 5 6 8 10 12(14) 16	5 6 8 10 12 (14) 16 20	6 8 10 12 (14) 16 20 25	8 10 12 (14) 16 20 25 30	8 10 12 (14) 16 20 25 30 35 40	10 12 (14) 16 20 25 30 35 40 45 50	12 (14) 16 20 25 30 35 40 45 50 (55) 60
