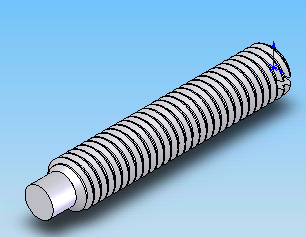

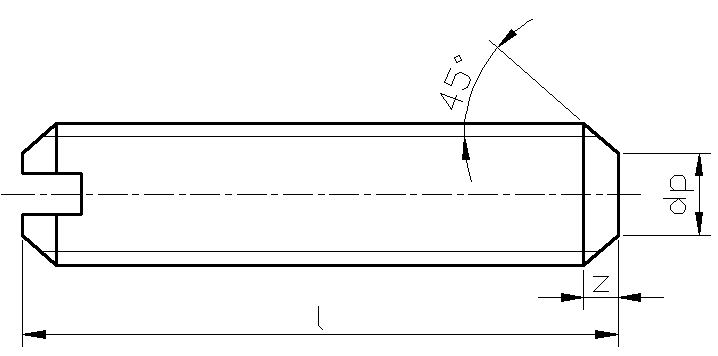

开槽长圆柱端紧定螺钉各部分尺寸（GB/T75-1985）
1        1
螺纹规格d M1.2 M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10 M12
df<= 螺纹小径
n 0.2 0.25 0.25 0.4 0.4 0.6 0.8 1 1.2 1.6 2
t max 0.52 0.74 0.84 0.95 1.05 1.42 1.63 2 2.5 3 3.6
min 0.4 0.56 0.64 0.72 0.8 1.12 1.28 1.6 2 2.4 2.8
dp max 0.6 0.8 1 1.5 2 2.5 3.5 4 5.5 7 8.5
z max - 1.05 1.25 1.5 1.75 2.25 2.75 3.25 4.3 5.3 6.3
min - - 1 1.25 1.5 2 2.5 3 3 5 6
l 120° - - 3 4 5 6 8 8 10 10 12 (14) 12 (14) 16 (14) 16 20
90° - 2.5 3 4 5 6 8 4 5 6 8 10 5 6 8 10 12 6 8 10 12(14) 16 8 10 12 (14) 16 20 10 12 (14) 16 20 25 12 (14) 16 20 25 30 16 20 25 30 35 40 20 25 25 30 35 40 45 50 (55) 60
