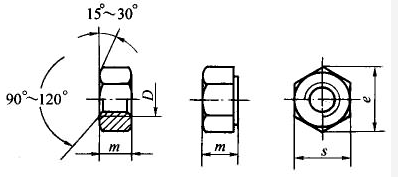

六角螺母
11

螺纹

规格 d

e min s

GB/T6170-2000

1型六角螺母

m

GB/T6172.1-2000

2型六角螺母

m

GB/T6175-2000

六角薄螺母

m
max min
M1.6 3.410 3.2 3.02 1.3 1 -
M2 4.320 4 3.82 1.6 1.2 -
M2.5 5.450 5 4.82 2 1.6 -
M3 6.010 5.5 5.32 2.4 1.8 -
(M3.5) 6.580 6 5.82 2.8 - -
M4 7.660 7 6.78 3.2 2.2 -
M5 8.79 8 7.78 4.7 2.7 5.1

M6

11.05 10 9.78 5.2 3.2 5.7
M8 14.38 13 12.73 6.8 4 7.5
M10 17.77 16 15.73 8.4 5 9.3
M12 20.03 18 17.73 10.08 6 12
(M14) 23.00 21 20.67 12.8 7 14.1
M16 26.75 24 23.67 14.8 8 16.4
(M18) 29.56 27 26.16 15.8 9 17.6
M20 32.95 30 29.16 18 10 20.3
(M22) 37.29 34 33 19.4 11 21.8
M24 39.55 36 35 21.5 12 23.9
(M27) 45.20 41 40 23.8 13.5 26.7
M30 50.85 46 45 25.6 15 28.6
(M33) 55.37 50 49 28.7 16.5 32.5
M36 60.79 55 53.8 31 18 34.7
(M39) 66.44 60 58.8 33.4 19.5 -
M42 72.02 65 63.1 34 21 -
(M45) 76.95 70 68.1 36 22.5 -
M48 83.60 75 73.1 38 24 -
(M52) 88.25 80 78.1 42 26 -
M56 93.56 85 82.8 45 28 -
(M60) 99.21 90 87.8 48 30 -
M64 104.86 95 92.8 51 32 -
