导向平键 GB/T1097-2003

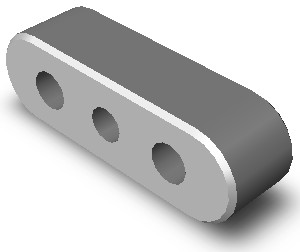

导向平键A型 导向平键B型
1 1
1

键的尺寸

b×h

 l
A型 B型
8×7
8 10 12 14 16 18 20 22 25 28 32 36 40 45
8 10 12 14 16 18 20 22 25 28 32 36 40 45
10×8
25 28 32 36 40 45 50 56 63 70 80 90 100 110
25 28 32 36 40 45 50 56 63 70 80 90 100 110
12×8
28 32 36 40 45 50 56 63 70 80 90 100 110 125 140
28 32 36 40 45 50 56 63 70 80 90 100 110 125 140
14×9
36 40 45 50 56 63 70 80 90 100 110 125 140 160
36 40 45 50 56 63 70 80 90 100 110 125 140 160
16×10
45 50 56 63 70 80 90 100 110 125 140 160 180
45 50 56 63 70 80 90 100 110 125 140 160 180
18×11
50 56 63 70 80 90 100 110 125 140 160 180 200
50 56 63 70 80 90 100 110 125 140 160 180 200
20×12
56 63 70 80 90 100 110 125 140 160 180 200 220
56 63 70 80 90 100 110 125 140 160 180 200 220
22×14
63 70 80 90 100 110 125 140 160 180 200 220 250
63 70 80 90 100 110 125 140 160 180 200 220 250
25×14
70 80 90 100 110 125 140 160 180 200 220 250 280
70 80 90 100 110 125 140 160 180 200 220 250 280
28×16
80 90 100 110 125 140 160 180 200 220 250 280 320
80 90 100 110 125 140 160 180 200 220 250 280 320
32×18
90 100 110 125 140 160 180 200 220 250 280 320 360
90 100 110 125 140 160 180 200 220 250 280 320 360
36×20
100 110 125 140 160 180 200 220 250 280 320 360 400
100 110 125 140 160 180 200 220 250 280 320 360 400
40×22
100 110 125 140 160 180 200 220 250 280 320 360 400
100 110 125 140 160 180 200 220 250 280 320 360 400
45×25
110 125 140 160 180 200 220 250 280 320 360 400 450
110 125 140 160 180 200 220 250 280 320 360 400 450
