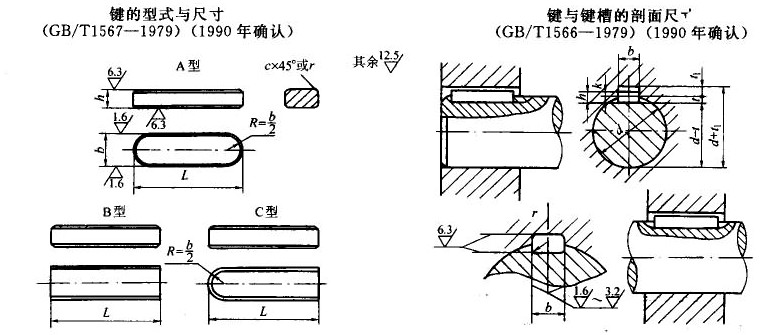

薄型平键 GB/T1567-1979

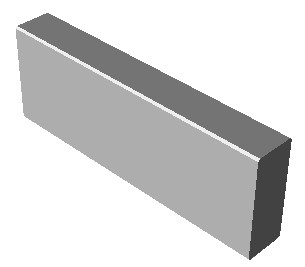

薄型平键A型 薄型平键B型 薄型平键C型
1 1 1
1

键的尺寸

b×h

 l
A型 B型 C型
5×3
10 12 14 16 18 20 22 25 28 32 36 40 45 50 56
10 12 14 16 18 20 22 25 28 32 36 40 45 50 56
10 12 14 16 18 20 22 25 28 32 36 40 45 50 56
6×4
14 16 18 20 22 25 28 32 36 40 45 50 56 63 70
14 16 18 20 22 25 28 32 36 40 45 50 56 63 70
14 16 18 20 22 25 28 32 36 40 45 50 56 63 70
8×5
18 20 22 25 28 32 36 40 45 50 56 63 70 80 90
18 20 22 25 28 32 36 40 45 50 56 63 70 80 90
18 20 22 25 28 32 36 40 45 50 56 63 70 80 90
10×6
22 25 28 32 36 40 45 63 70 80 90 100 110
22 25 28 32 36 40 45 50 56 63 70 80 90 100 110
22 25 28 32 36 40 45 50 56 63 70 80 90 100 110
12×6
28 32 36 40 45 50 56 63 70 80 90 100 110 125 140
28 32 36 40 45 50 56 63 70 80 90 100 110 125 140
28 32 36 40 45 50 56 63 70 80 90 100 110 125 140
14×6
36 40 45 50 56 63 70 80 90 100 110 125 140 160
36 40 45 50 56 63 70 80 90 100 110 125 140 160
36 40 45 50 56 63 70 80 90 100 110 125 140 160
16×7
45 50 56 63 70 80 90 100 110 125 140 160 180
45 50 56 63 70 80 90 100 110 125 140 160 180
45 50 56 63 70 80 90 100 110 125 140 160 180
18×7
50 56 63 70 80 90 100 110 125 140 160 180 200
50 56 63 70 80 90 100 110 125 140 160 180 200
50 56 63 70 80 90 100 110 125 140 160 180 200
20×8
56 63 70 80 90 100 110 125 140 160 180 200 220
56 63 70 80 90 100 110 125 140 160 180 200 220
56 63 70 80 90 100 110 125 140 160 180 200 220
22×9
63 70 80 90 100 110 125 140 160 180 200 220 250
63 70 80 90 100 110 125 140 160 180 200 220 250
63 70 80 90 100 110 125 140 160 180 200 220 250
25×9
70 80 90 100 110 125 140 160 180 200 220 250 280
70 80 90 100 110 125 140 160 180 200 220 250 280
70 80 90 100 110 125 140 160 180 200 220 250 280
28×10
80 90 100 110 125 140 160 180 200 220 250 280 320
80 90 100 110 125 140 160 180 200 220 250 280 320
80 90 100 110 125 140 160 180 200 220 250 280 320
32×11
90 100 110 125 140 160 180 200 220 250 280 320 360
90 100 110 125 140 160 180 200 220 250 280 320 360
90 100 110 125 140 160 180 200 220 250 280 320 360
36×12
100 110 125 140 160 180 200 220 250 280 320 360 400
100 110 125 140 160 180 200 220 250 280 320 360 400
100 110 125 140 160 180 200 220 250 280 320 360 400
