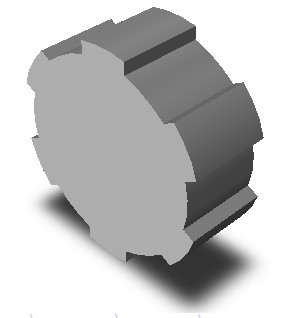

矩形外花键 GB/T1144-2001
11
花键数(N) 花键内径(d) 花键外径(D) 花键宽(B) 花键长（l） 轴外径
6 23 26 6
10 12 15 18 22 25 28 30 32 36 38 42 45 48 50 56 60 63 71 75 80
26
6 26 30 6
10 12 15 18 22 25 28 30 32 36 38 42 45 48 50 56 60 63 71 75 80
30
6 28 32 7
10 12 15 18 22 25 28 30 32 36 38 42 45 48 50 56 60 63 71 75 80
32
8 32 36 6
10 12 15 18 22 25 28 30 32 36 38 42 45 48 50 56 60 63 71 75 80
36
8 36 40 7
22 25 28 30 32 36 38 42 45 48 50 56 60 63 71 75 80 85 90 95 100 110 120
40
8 42 46 8
22 25 28 30 32 36 38 42 45 48 50 56 60 63 71 75 80 85 90 95 100 110 120
46
8 46 50 9
22 25 28 30 32 36 38 42 45 48 50 56 60 63 71 75 80 85 90 95 100 110 120
50
8 52 58 10
22 25 28 30 32 36 38 42 45 48 50 56 60 63 71 75 80 85 90 95 100 110 120
 58
8 56 62 10
22 25 28 30 32 36 38 42 45 48 50 56 60 63 71 75 80 85 90 95 100 110 120
 62
8 62 68 12
22 25 28 30 32 36 38 42 45 48 50 56 60 63 71 75 80 85 90 95 100 110 120
 68
10 72 78 12
32 36 38 42 45 48 50 56 60 63 71 75 80 85 90 95 100 110 120
 78
10 82 88 12
32 36 38 42 45 48 50 56 60 63 71 75 80 85 90 95 100 110 120 130 140 160 180 200
88
10 92 98 14
32 36 38 42 45 48 50 56 60 63 71 75 80 85 90 95 100 110 120 130 140 160 180 200
 98
10 102 108 16
32 36 38 42 45 48 50 56 60 63 71 75 80 85 90 95 100 110 120 130 140 160 180 200
 108
10 112 120 18
32 36 38 42 45 48 50 56 60 63 71 75 80 85 90 95 100 110 120 130 140 160 180 200
 112
