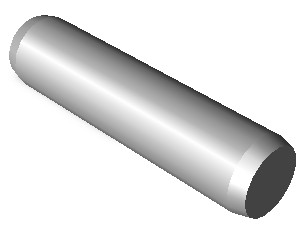

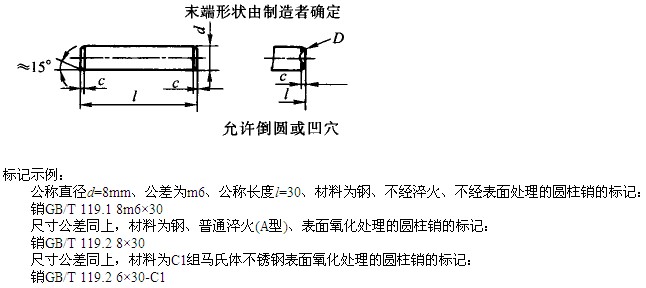

圆柱销 淬硬钢和马氏体不锈钢 GB/T119.2-2000
11
销径(d) 销长(l)
1
3 4 5 6 8 10
1.5
4 5 6 8 10 12 14 16
2
5 6 8 10 12 14 16 18 20
2.5
6 8 10 12 14 16 18 20 22 24
3
8 10 12 14 16 18 20 22 24 26 28 30
4
10 12 14 16 18 20 22 24 26 28 30 32 35 40
5
12 14 16 18 20 22 24 26 28 30 32 35 40 45 50
6
14 16 18 20 22 24 26 28 30 32 35 40 45 50 55 60
8
18 20 22 24 26 28 30 32 35 40 45 50 55 60 65 70 75 80
10
22 24 26 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 95 100
12
26 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 95 100
16
40 45 50 55 60 65 70 75 80 85 90 95 100
20
50 55 60 65 70 75 80 85 90 95 100
