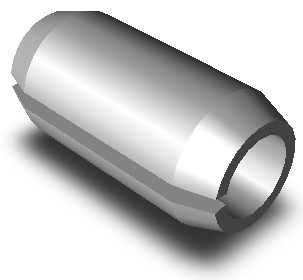

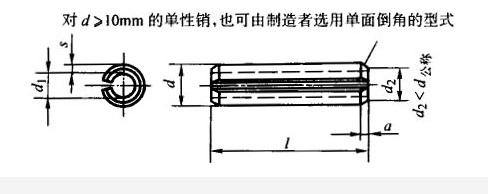

弹性圆柱销 直槽 重型 GB/T 879.1-2000
11
公称直径d 销长l(推荐)
公称长度l系列
1
 4
4 5 6 8 10 12 14 16 18 20
1.5
 4
2
 4
4 5 6 8 10 12 14 16 18 20 22 24 26 28 30
2.5
 4
3
 4
4 5 6 8 10 12 14 16 18 20 22 24 26 28 30 32 35 40
3.5
 4
4
 4
4 5 6 8 10 12 14 16 18 20 22 24 26 28 30 32 35 40 45 50
4.5
 5
5 6 8 10 12 14 16 18 20 22 24 26 28 30 32 35 40 45 50
5
 5
5 6 8 10 12 14 16 18 20 22 24 26 28 30 32 35 40 45 50 55 60 65 70 75 80
6
 10
10 12 14 16 18 20 22 24 26 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 95 100
8
 10
10 12 14 16 18 20 22 24 26 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 95 120 120
10
 10
10 12 14 16 18 20 22 24 26 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 95 100 120 140 160
12
 10
10 12 14 16 18 20 22 24 26 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 95 100 120 140 160 180
13
 10
10 12 14 16 18 20 22 24 26 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 95 100 120 140 160 180
14
 10
10 12 14 16 18 20 22 24 26 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 95 100 120 140 160 180
16
 10
10 12 14 16 18 20 22 24 26 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 95 100 120 140 160 180
18
 10
10 12 14 16 18 20 22 24 26 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 95 100 120 140 160 180
20
 10
10 12 14 16 18 20 22 24 26 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 95 100 120 140 160 180
21
 14
14 16 18 20 22 24 26 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 95 100 120 140 160 180 200
25
 14
14 16 18 20 22 24 26 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 95 100 120 140 160 180 200
28
 14
14 16 18 20 22 24 26 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 95 100 120 140 160 180 200
30
 14
14 16 18 20 22 24 26 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 95 100 120 140 160 180 200
32
 20
20 22 24 26 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 95 100 120 140 160 180 200
35
 20
20 22 24 26 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 95 100 120 140 160 180 200
38
 20
20 22 24 26 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 95 100 120 140 160 180 200
40
 20
20 22 24 26 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 95 100 120 140 160 180 200
45
 20
20 22 24 26 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 95 100 120 140 160 180 200
50
 20
20 22 24 26 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 95 100 120 140 160 180 200
