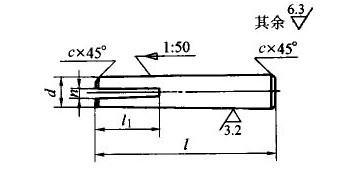

开尾圆锥销 GB/T877-1986
11
销径d 销长l(推荐) 公称长度系列
A型 B型
3 30
30 32 35 40 45 50 55
30 32 35 40 45 50 55
4 35
35 40 45 50 55 60
35 40 45 50 55 60
5 40
40 45 50 55 60 65 70 75 80
40 45 50 55 60 65 70 75 80
6 50
50 55 60 65 70 75 80 85 90 95 100
50 55 60 65 70 75 80 85 90 95 100
8 60
60 65 70 75 80 85 90 95 100 120
60 65 70 75 80 85 90 95 100 120
10 70
70 75 80 85 90 95 100 120 140 160
70 75 80 85 90 95 100 120 140 160
12 80
80 85 90 95 100 120 140 160 180 200
80 85 90 95 100 120 140 160 180 200
16 100
100 120 140 160 180 200
100 120 140 160 180 200
