圆螺母（GB）

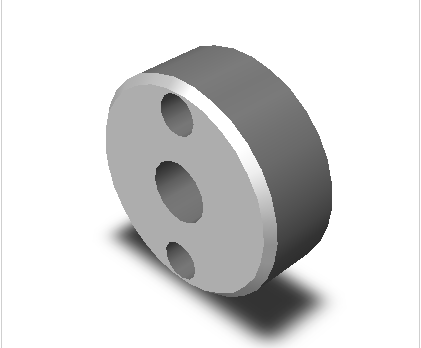

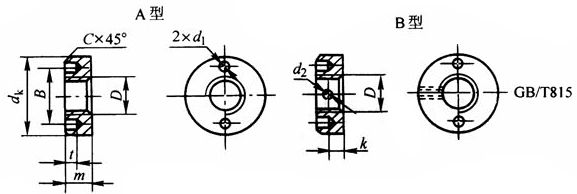

端面带孔圆螺母 GB/T815-1988

1

螺纹规格 D dk max m max d1 t B k d2 A型 B型
M2
 5.5 2 1 2 4 1
M1.2
M2
BM2
M2.5
 7 2.2 1.2 2.2 5 1.1
M1.4
M2.5
BM2.5
M3
 8 2.5 1.5 1.5 5.5 1.3
M1.4
M3
BM3
M4
 10 3.5 1.5 2 7 1.8
M2
M4
BM4
M5
 12 4.2 2 2.5 8 2.1
M2
M5
BM5
M6
 14 5 2.5 3 10 2.5
M2.5
M6
BM6
M8
 18 6.5 3 3.5 13 3.3
M3
M8
BM8
M10
 22 8 3.5 4 15 4
M3
M10
BM10
