一、是非题（每题2分，共36分）
1.（    ）纯电阻网络为全通网络，其频带为无限宽。
2.（    ）钽电解电容器的品质因素（Q值）要比铝电解电容器的Q值高许多。
3.（    ）发光二极管正常发光时，其所加的正向电压也为0.2～0.3V或0.6～0.7V。
4.（    ）BJT放大器的直流工作点应选在输入特性或传输特性曲线的线性中点，输出信号才会不失真
。
5.（    ）BJT音频放大器级间耦合电容的容量减小后，放大器的下限截止频率?L将下降变低。
6.（    ）已知放大器的输出电压为10V峰值，负载电阻为50Ω，则负载获得的功率为0.25W。
7.（    ）下述数制的数值等式成立：（256）10=（FF）16=（1111 1111）2=（0010 0101 0110）BCD
8.（    ）下述逻辑关系式均成立：A（B+1）=A,   A?B=A+B。
9.（    ）在电路中，与门、或非门的多余输入端（未用端口）最好接低电平零，以免干扰的窜入。
10.（    ）JK触发器工作时，若J=K=1,则在触发脉冲作用后，输出端的Qn+1=J。
11.（    ）PC机在工作时，其程序计数器中的内容一定是当前被执行指令的首地址。
12.（    ）一个指令周期可由一个或多个总线周期组成，一个总线周期一般由多个时钟周期组成。
13.（    ）在中断服务期间，微处理器可以识别（响应）另一个级别更高（更重要）的中断，并服务
该中断。
14.（    ）双核微处理器是将两个物理处理器核心整合在一个内核中，所有的Pentium微处理器均为双
核型的。
15.（    ）C语言和汇编语言可以混合使用，即C语言程序中可嵌入或调用汇编语言程序。
16.（    ）USB总线与TTL电路连接时，必须进行电平转换。
17.（    ）C语言中，主函数可调用其它各种函数，其它函数也可调用主函数。
18.（    ）对同一被测信号，若要使屏幕上的波形个数由多变少，则X轴扫描信号的频率应由高变低。
二．单项选择题（每题2分，共34分）
1.（   ）标称为103的电容器，其电容器的容量为：
A.103PF                 B.103μF
C.1000PF                D.10000PF
2. (    )稳压二极管，变容二极管正常工作时，其外加电压为：
A.均为正向电压          B.均为反向电压
C.前者加正向电压，后者加反向电压
D.前者加反向电压，后者加正向电压
3.（   ）BJT管和FET是何种受控器件？
A.均为电压控制器件      B.均为电流控制器件
C.前者为电流控制器件，后者为电压控制器件
D.前者为电压控制器件，后者为电流控制器件
4.（   ）在共发射极、共基极、共集电极、共源极放大电路中，输出电压与输入电压呈反相关系的是
：
A.共发射极，共源极      B.共发射极，共基极
C.共基极，共源极        D.共基极，共集电极
5.(    )BJT、FET放大器的负载电阻若变小，会对放大器的放大倍数Av及通带宽度Bw产生怎样的影响？
A.使Av↑  Bw↑               B.使Av↑  Bw↓
C.使Av↓  Bw ↑              D.使Av↓ Bw ↓
6.（   ）电压串联负反馈对放大器输入电阻Ri与输出电阻Ro的影响为？
A. 使Ri↑ Ro↓                 B.使 Ri↑Ro↑
C. 使 Ri↓ Ro↓                 D.使 Ri↓Ro↑
7.（   ）在OTL. OCL. BTL功率放大器中，常为双电源供电的电路是：
A. OTL电路                      B. OCL电路
C. BTL电路                      D. OCL. BTL电路

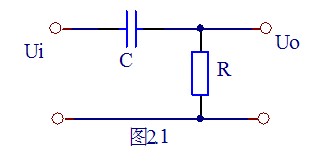

8. （   ）已知CR电路如图2.1所示，设输入为脉宽τ的方波信号，输出要求尽量不失真，仍近似为方
波，则需满足:
A.RC >>τ        B. RC <<τ        C. RC ≈τ        D. RC = 2τ

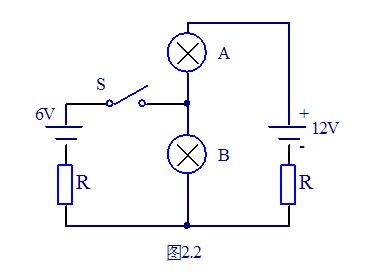

9. （   ）已知电路如图2.2，试分析开关S打开与合上时，A. B两只灯泡亮暗的变化情况：
A. S打开, A与B一样亮; S合上，A比B更亮          B. S打开, A与B一样亮;S合上，B比A更亮
C. S打开, A与B一样亮;S合上，A与B均变得更亮     D. S打开, A与B一样亮;S合上，A与B均变得更暗
10.（  ）已知电路如图2.3所示，当电阻为0或较大时，LED的发光情况为:
A.不管R值为大为小，LED均为发光                   B.R=0时LED发光，R值较大时，LED不发光
C. R=0时LED不发光，R值较大时，LED发光            D.不管R值为大为小，LED均不发光
11.（   ）数据P=(1Fo)16 ,Q=(512)10,R=（1110 1010）2， S=(1001 1000 0110)BCD中数最大者为：
A.P          B.Q       C.R      D.S
12. (   ) 模拟示波器正常显示波形时，其X轴（水平轴）扫描信号为：
A.正弦波        B.三角波
C.锯齿波         D.方波
13.（   ）能为硬件电路识别，且与CPU有关的计算机语言是：
A.高级语言             B.汇编语言
C.机器语言             D.机器语言与汇编语言
14. （   ）RS-232， IEEE1284， IEEE1394，USB等接口中为并行接口的是：
A.RS-232            B.IEEE1284
C.IEEE1394          D.USB
15. （   ） 对C语言而言，下述哪种说法是正确的？
A.main函数必须位于程序的开头。
B.每行只能写一条语句。
C.C语言本身没有输入.输出语句。
D.对C语言进行编译预处理时，可检查宏定义的语法错误。
16.（   ）以下哪一个是不合法的数组定义？
A. int array [ ] [ ]
B. int array [3] [10]
C. int array [ ] [10]
D. Char a [ ]={0,1,2,3,4,5}
17. (   ) 以下程序的输出为：
A.a=10, b=50, c=10            B. a=10, b=30, c=10
C.a=50,b=30,c=10	      D. a=50,b=30,c=50
程序为：Int a,b,c,
a=10;
b=50;
c=30;
if (a>b)
a=b, b=c;
c=a
printf (“a=%d, b=%d,c=%d,”,a,b,c)
三，问答题（共30分）

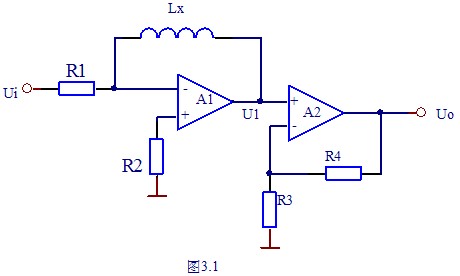

1、已知电感/电压（Lx/Uo）转换电路如图3.1所示，请回答（8分）
1)两级电路各起什么作用？（3分）
2)求出U1与Ui的关系式（2分）
3)求出U0与Lx的关系式（3分）

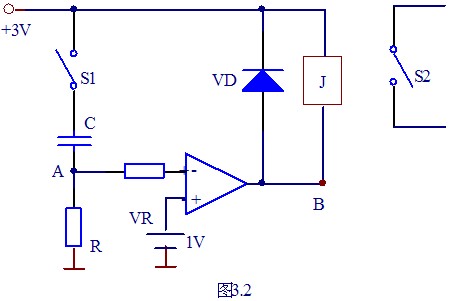

2、已知某照相机快门控制电路如图3.2所示（8分）
1)画出当开关S1合上后A点电位的变化曲线（2分）
2)对应A点电位变化曲线，画出B点电位的变化曲线（2分）
3)若增大电阻R值，则A点，B点电位曲线有何变化（2分）
4)在上述图中指明继电器吸合与释放时刻（2分）
3、设计正弦波电压幅度与频率检测系统，被测正弦信号的频率为10Hz-100KHz
幅值为10mV～10V,要求数字显示，最小电压分辨为5Mv,请回答（14分）
1)画出检测系统的电路组成框图（4分）
2)系统中的A/D转换器的芯片按什么条件选用（4分）
3)说明本系统中检测信本幅值的方法。（3分）
4)说明本系统中检测信号频率的方法。（3分）
