微机原理与接口技术试题十一答案
一、填空题(每空 1 分，共 20 分)
1.当INTEL 8086工作在最大模式时，需要 8288 芯片提供 控制信号 。
2.静态RAM的优点是只要电源不撤除，信息就不会丢失，但它的功耗较大，容量 小 ，存取速度 较快 。
3.微机系统中数据传送的控制方式有三种，其中程序控制的数据传送又分为 无条件传送 、 查询传送
和 中断传送 。
4.所谓“串行通信”是指 数据是一位一位顺序传送的 。在串行通信中有两种基本的通信方式：即 异步
通信(ASYNC) 和 同步通信(SYNC) 。
5.当要进行一次DMA传送时，首先由外设向DMAC发DMA请求信号，DMAC收到此申请后向CPU发总线请求信号。
若CPU响应此请求则发 总线响应 给DMAC，DMAC接管 总线 后开始工作。
6.总线可分为内总线和外总线，其中内总线举例有： STD总线 、 PC总线 ；外总线举例有： RS-
232C 、 IEEE488 。
7.数据总线用来在 CPU 与 内存储器或I/O设备 之间交换信息，地址总线由 CPU 发出，用来确定CPU
要访问的 内存单元或I/O端口 的地址。
二、 单项选择题(每小题1分，共20分)
1、一个接口可由（D）组成。
A)一个端口 B)两个端口
C)一个I/O地址 D)若干个I/O地址
2、微机总线的位数指的是（C）的位数。
A)地址线 B)控制线
C)数据线 D)并行线
3、输入/输出指的是主机与（B）交换数据。
A)存储器 B)外设
C)键盘 D)显示器
4、对以下类型的中断，优先级最低的是（C）。
A)指令中断 B)非屏蔽中断
C)可屏蔽中断 D)断点中断
5、中断控制器8259A所管理的是（C）。
A)指令中断 B)非屏蔽中断
C)可屏蔽中断 D)单步中断
6、8086系列微机的中断向量号越大，则优先级（D）。
A)越高 B)越低
C)相同 D)不定
7、可编程接口芯片在使用前对它（B），称为初始化编程。
A)写操作数 B)写控制字
C)编接口地址 D)设计控制电路
8、并行接口没有（D）功能。
A)输出锁存 B)输入锁存
C)模拟量变成数字量 D)物理量变成模拟量
9、如果减1计数器的计数初值为10H，则减1计数器可作为（C）分频计数器用。
A)十 B)二
C)十六 D)与计数初值无关
10、串行通信的波特率越高，则串行传送数据的速度（B）。
A)越慢 B)越快
C)与波特率无关 D)由CPU速度决定
11、CPU执行OUT DX,AL指令时，（D）的值输出到地址总线上。
A)AL寄存器 B)AX寄存器
C)DL寄存器 D)DX寄存器
12、一个I/O地址称为一个（B）。
A)接口 B)端口
C)外设 D)芯片
13、地址译码器的输入端应接到（C）上。
A)控制总线 B)数据总线
C)地址总线 D)外部总线
14、CPU响应可屏蔽中断请求时，其中断向量号由（D）提供。
A)CPU内部 B)中断指令
C)向量号固定 D)中断控制器
15、8259工作在全嵌套方式时，（A）引脚的中断源优先级最高。
A)IR0 B)IR1
C)IR7 D)IR8
16、8255工作在方式0时，它没有（C）功能。
A)输入缓冲 B)输出锁存
C)电流放大 D)总线隔离
17、微机系统复位时，CPU不能响应（B）中断。
A)指令中断 B)可屏蔽中断
C)非屏蔽中断 D)断点中断
18、在定时器/计数器8253的输出端可产生（C）波形。
A)三角波 B)正弦波
C)方波 D)斜波
19、对逐步逼近式A/D转换器，启动一次转换读入多次数字量，则读入的数字量（A）。
A)肯定相同 B)可能相同
C)肯定不同 D)可能不同
20、PC/XT微机中串口1的I/O地址范围是（B）。
A)3F0H-3F7H B)3F8H-3FF
C)2F0H-2FFH D)2F8H-2FF
三、简答题(每小题10分，共20分)
1、在I/O接口电路中，按存放信息的类型，端口可分为哪几类？CPU对这些端口实行读操作还是写操作？
答：在I/O接口电路中，按存放信息的类型，I/O端口可分为数据口、状态口、控制口。其中，CPU可对数据
口进行读或写操作，对状态口进行读操作，对控制口进行写操作。
2、与并行通信相比较，串行通信有什么特点？
答：与并行通信相比较，串行通信如下特点：
串行通信适宜于远程数据传送；
串行通信通常传送速度较慢；
串行通信的费用较低、传输线少，可借用电话网络来实现远程通信。
四、简单应用题(共15分)
下面是一个8253初始化程序段。8253的控制口地址为46H，3个计数器端口地址分别为40H，42H，44H，在
8253初始化前，先将8259A的所有中断进行屏蔽，8259A的奇地址端口为81H，请在下面程序段的分号（；）
后面加详细注释，并以十进制数表示出各计数初值。
CLI；关中断……（1分）
MOV AL，0FFH
OUT 81H，AL；屏蔽8259A所有中断……（1分）
MOV AL，36H
OUT 46H，AL；8253控制字：CNT0，先读/写低8位，
后读/写高8位，方式3，二进制计数……（3分）
MOV AL，0
OUT 40H，AL；CNT0输出低8位计数值……（1分）
MOV AL，40H
OUT 40H，AL；CNT0输出高8位计数值，其十进制数为16384……（1分）
MOV AL，54H
OUT 46H，AL；8253控制字：CNT1，读/写计数器低8位，
方式2，二进制计数……（3分）
MOV AL，18H
OUT 42H，AL；CNT1输出计数值，其十进制数为24……（1分）
MOV AL，0A6H
OUT 46H，AL；8253控制字：CNT2，读/写计数器高8位
方式3，二进制计数……（3分）
MOV AL，46H
OUT 44H，AL；CNT2输出高8位计数值……（1分）
五、综合应用题(共25分)

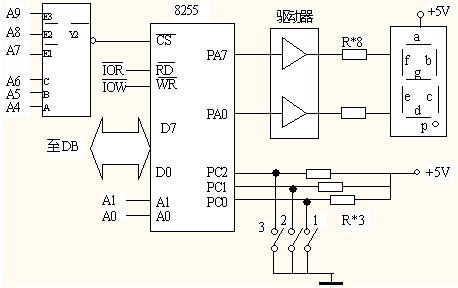

已知电路图如下图所示。图中数码管为共阳极类型，数码管的阴极a,b,c,d,e,f,g,Dp依次接至8255的
PA0,PA1,…,PA7。
回答问题：
1）若要数码管的a段发光，则应从8255的PA0输出高电平还是低电平？（2分）
答：低电平
2）若要数码管显示数字0，则应从8255的PA口送出字形码为多少？（2分）
答：C0H
3）写出8255的PA口和PC口的地址。（2分）
答：PA口地址：220H，PC口的地址：222H
4）根据电路图，写出从8255的PA口送出字形码的有关指令。（2分）
答： MOV DX,220H
MOV AL,8位字形码
OUT DX,AL
5）8255的PC口在电路中的作用是什么？（2分）
答：输入缓冲
6）根据电路图及下表要求，编写完整的根据从开关读入的编码在数码管上显示相应数字的程序（包括在数
据段中定义字形码的内容）。（15分）
参考程序：
STACK SEGMENT STACH
DW 100DUP(?)
STACK ENDS
DATA SEGMENT
X1 DB
DATA ENDS
CODE SEGMENT
ASSUME CS:CODE,DS:DATA,SS:STACK
MAIN PROC FAR
PUSH DS
SUB AX,AX
PUSH AX
MOV AX,DATA
MOV DS,AX
MOV BX,OFFSET X1
MOV AL,10001011B;8255工作在方式0，PA输出,PC输入
MOV DX,223H
OUT DX,AL
NEXT: MOV DX,222H
IN AL,DX
AND AL,7;屏蔽掉PC口读入的高5位
XLAT
MOV DX,220H
OUT DX,AL
JMP NEXT
MAIN ENDP
CODE ENDS
END MAIN |
